1. 结构概览

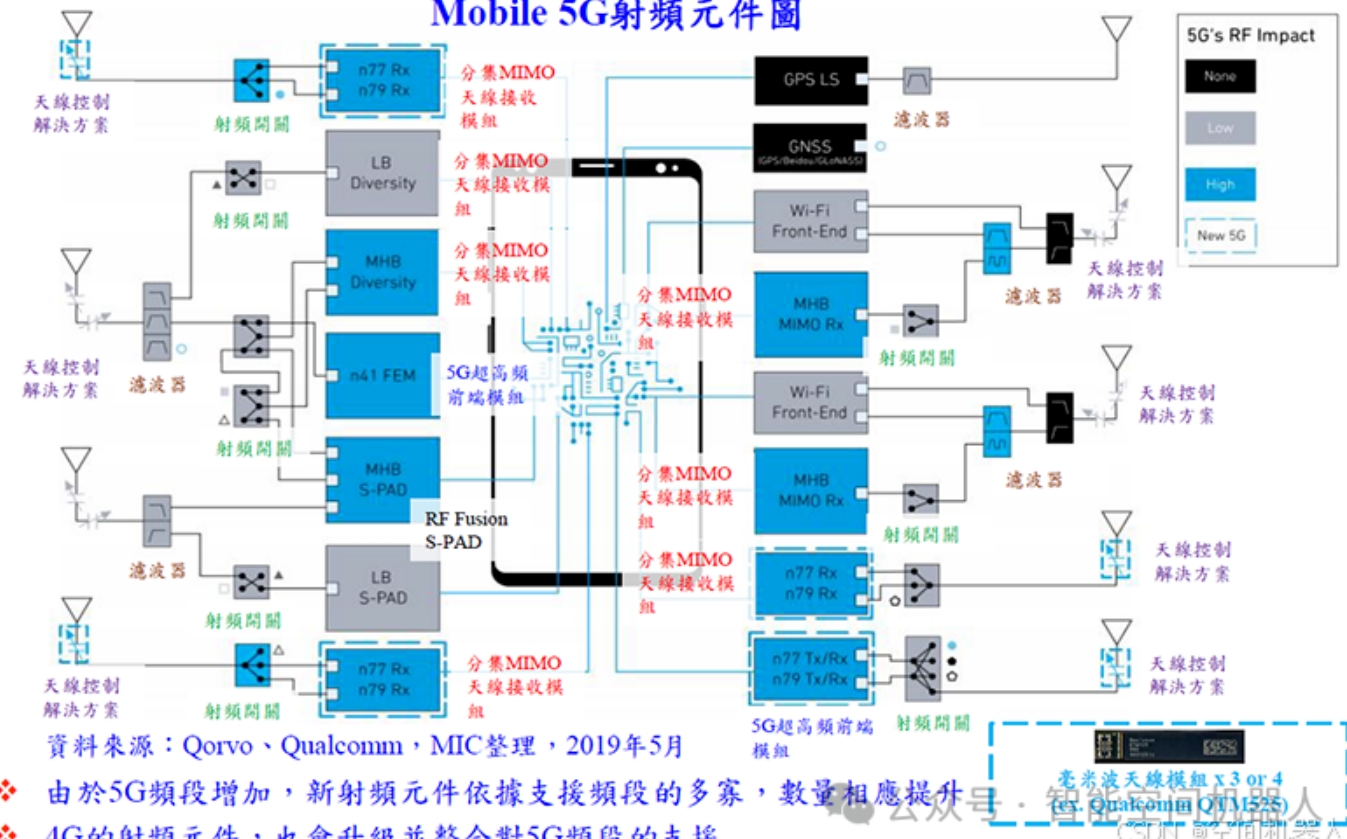

该射频原理图展示了一个5G设备中射频模块的配置，主要包括发射（Tx）和接收（Rx）部分，以及多种射频元件和天线布局。以下是图中各部分的详细介绍。
2. 主要模块
1. 射频前端模块（RF Front-End）
功能：射频前端模块负责信号的放大和频率转换，是连接天线和基带处理器之间的桥梁。
组件：
发射模块（Tx）和接收模块（Rx）：用于调制和解调信号。
MHB Diversity（主集成模块）：支持多路输入输出，增强接收信号的质量。
2. MIMO（Multiple Input Multiple Output）
功能：通过多根天线在发射和接收端并行处理信号，提高数据吞吐量和信号的可靠性。
特点：
多条MIMO链路可以同时工作，减少信号干扰和衰落。
3. BAW天线（Bulk Acoustic Wave）
功能：以声波为基础的天线，适合高频应用，具有较小的体积和高效率。
特点：
适用于高频段（如mmWave）5G应用，能够实现更好的频率响应。
3. 信号链路
1. 频率分配
频段：
n77、n78等子6GHz频段：提供较广的覆盖范围，适合城市和乡村环境。
mmWave频段（如n257）：提供极高的数据速率，但覆盖范围有限，易受障碍物影响。
2. S-PAD（Signal Pad）
功能：信号垫用于改善射频信号的传输和接收性能，减少信号损失。
位置：在信号链路中起到连接和传递信号的作用。
4. 辅助模块
1. GPS、GNSS
功能：提供位置服务，增强设备的导航和定位能力。
连接：与RF模块并行，确保在5G通信的同时提供精准定位。
2. Wi-Fi模块
功能：支持Wi-Fi连接，允许设备在无线网络中切换。
特点：能够与5G网络协同工作，增强用户体验。
5. 端接和匹配
1. 端接（Termination）
功能：通过调整端接阻抗（如50Ω），优化信号反射，确保信号链路的完整性。
选择：调整末端的端接阻抗值，可以改善信号质量，尤其是在多颗粒连接时。
6. 设计思路
1. 集成化设计
模块化：通过集成不同功能模块（如Wi-Fi、GPS、MIMO），简化整体设计，提高性能。
空间利用：通过BAW天线的使用，减少设备整体体积。
2. 灵活性和可扩展性
支持多频段：设计中支持不同频段的信号，可以在多种网络条件下灵活切换。
优化的信号处理：通过RF Fusion和先进的信号处理算法，确保在高速数据传输时的信号稳定性。
7. 应用场景
城市环境：用户在市区使用5G网络时，通过MIMO天线和BAW天线，可以获得快速稳定的网络连接。
室内场景：在建筑物内，5G信号可能受到阻碍，此时使用sub-6GHz频段能更好地穿透墙体。
总结
这个射频元件的设计方案结合了多种射频技术，确保设备在复杂环境中的通信质量和稳定性。通过对各个模块和其功能的详细介绍，我们能够更好地理解整个系统的工作原理和设计逻辑。 好的，我们将更详细地讨论BAW天线、频段、N41 FEM的作用以及5G滤波器的具体功能。
1. BAW天线（Bulk Acoustic Wave Antenna）
基本概念
BAW天线是一种利用声波传播原理进行信号发射和接收的射频组件。它们在高频应用中表现出色，特别是在5G技术中，因其体积小、效率高、增益强等特点，广泛应用于移动设备。
优点
高频性能：BAW天线能够在较高频段下（如毫米波频段）提供优异的信号质量，特别是在5G网络中。
小型化设计：由于其结构特性，BAW天线比传统的天线占用更少的空间，适合紧凑型设备。
优越的增益和带宽：BAW天线能够提供较高的增益，同时支持宽带操作，提高了设备在多种频率下的通信能力。
2. 频点的介绍
在讨论频段时，以下是一些关键点（N41、N77、N79等）：
N41频段：通常指的是2496 MHz到2690 MHz的频段，适用于较广泛的5G部署。该频段有较好的覆盖能力和穿透力，非常适合城市和室内环境。
N77频段：通常指的是3300 MHz到4200 MHz的频段，适合高速数据传输。
N79频段：通常指的是4400 MHz到5000 MHz的频段，主要用于毫米波通信。
注：关于是否必须添加分集天线（Diversity Antenna），这取决于具体的应用需求和网络环境。分集天线主要用于增强信号的可靠性，但在某些应用中，如果空间有限，且信号质量已经足够高，则可以选择不加分集天线。
3. N41 FEM的作用
FEM（Front-End Module） 是在射频信号处理中的一个关键组件，N41 FEM专门为N41频段设计，具有以下几个主要作用：
放大信号：在信号发射和接收的过程中，FEM负责放大信号，以确保在传输过程中信号强度足够。
滤波功能：FEM集成了滤波器，可以有效地去除不必要的频率成分，确保信号的纯度和质量。
集成度高：N41 FEM通常集成了功率放大器、低噪声放大器和滤波器等多种功能，这样可以节省空间和简化设计。
4. 5G滤波器的详细介绍
5G滤波器在射频链路中扮演着至关重要的角色，它们的主要功能包括：
功能
频率选择性：滤波器能够选择特定频段的信号，同时抑制其他频段的信号，确保传输质量。
减少干扰：通过过滤不必要的频段，滤波器能够减少来自其他信号源的干扰，提升信号的清晰度和可靠性。
提高系统效率：使用滤波器可以提高整个系统的效率，减少信号损失。
类型
SAW（Surface Acoustic Wave）滤波器：通常用于较低频段的滤波。
BAW（Bulk Acoustic Wave）滤波器：由于其在高频段的优越性能，BAW滤波器特别适合用于5G技术，尤其是在毫米波频段中。
高选择性滤波器：能在更窄的频带内选择性地工作，适用于高密度频谱环境。
总结
综上所述，BAW天线、N41 FEM和5G滤波器在5G射频设计中各司其职，形成了一个高效、灵活的无线通信系统。理解它们的工作原理和作用对于设计和优化5G网络至关重要。 在5G和4G的设计方案中，频段复用与共享是关键因素，可以显著提高频谱的利用率。以下是对频段复用的深入分析，以及在设计方案时应该考虑的一些要点。
1. 频段复用与共享
频段复用
定义：频段复用是指在相同地理区域内，不同的用户或设备可以在同一频段上同时进行通信，前提是它们之间的干扰被控制在可接受的范围内。
方法：
时分复用（TDM）：不同用户在不同的时间片内使用同一频段。
频分复用（FDM）：不同用户在不同的频段内进行通信。
码分复用（CDM）：通过分配不同的码字让不同用户在相同频段内进行通信。
频段共享
定义：频段共享允许不同类型的服务（如4G和5G）在相同的频段内共存。
考虑因素：必须采用适当的技术以防止干扰。例如，动态频谱接入（DSA）和认知无线电技术可以自动调整频段的使用，以减少干扰。
2. SAW、LNA 和 PA 的共用设计
SAW滤波器
共用特性：SAW滤波器通常适用于低频段，4G和5G在低频段（如N71、N77）可能共享SAW滤波器。
注意事项：在设计时需要确保滤波器的带宽足够宽，以同时满足4G和5G的信号要求。
低噪声放大器（LNA）
共用特性：LNA在接收信号阶段提高信号强度，可以在4G和5G系统中共享，特别是当频段重叠时（如N41和N77）。
设计考虑：确保LNA具有良好的频率响应和噪声系数，能够有效处理不同信号的强度。
功率放大器（PA）
共用特性：PA在发射阶段用于增强信号的功率，若4G和5G系统在相同频段工作，可以共享同一PA。
设计要求：PA需要在不同的工作模式下（4G和5G）保持高效率和线性度，以确保信号的质量。
3. 设计方案的考虑因素
频谱政策与法规
在出口到欧洲等地时，必须遵循当地的频谱政策与法规。这些政策将影响选择的频段以及所需的射频组件。
频段规划
了解目标市场中被许可的频段，以及这些频段在4G和5G中的具体应用。例如，N1、N3等频段可能在4G中被广泛使用，而N77、N78等频段在5G中更为常见。
设计灵活性
设计应考虑到未来的频段扩展或技术升级。例如，考虑模块化设计，可以便于后续升级至新的频段或技术标准。
射频组件选择
射频组件的选择（如SAW滤波器、LNA、PA）应优先考虑其工作频率范围和性能指标，确保它们能够覆盖目标频段，并且在多种操作模式下有效工作。
4. 具体频段举例
N41 (2496-2690 MHz)：可用于4G和5G的共用，适合SAW和LNA共享。
N77 (3300-4200 MHz)：主要用于5G，可与现有的4G系统部分共享。
N78 (3300-3800 MHz)：适合5G应用，尤其在城市环境中，考虑LNA的选择与PA的设计。
5. 总结
在设计5G和4G系统时，需要充分了解频段的使用情况及其共用特性。确保设计方案中所使用的射频组件（如SAW、LNA、PA等）能够满足多频段、多标准的需求。
在5G和4G的通信系统中，各个频段具有不同的特性和应用，以下是常见的频段列表及其详细讲解。
1. 4G频段
2. 5G频段
3. 频段复用与共用技术
频段复用
时分复用：4G和5G可以在相同频段上进行时分复用，通过时间划分使不同用户在不同时间使用相同频段，从而减少干扰。
频分复用：不同频段间的设备可以并行使用，不同用户在不同频段上进行通信，从而提高频谱利用率。
共用技术
SAW滤波器：对于低频段（如N41、N77），可以使用SAW滤波器进行频率选择。
LNA和PA共用：低噪声放大器（LNA）和功率放大器（PA）可以在重叠频段中共用，减少设计成本。
频谱管理：采用动态频谱接入技术，自动调整频段的使用，以确保4G与5G之间的干扰降至最低。
4. 设计方案要点
频段选择
根据目标市场中被许可的频段进行设计。例如，出口到欧洲需要考虑欧洲地区的频谱政策和频段使用情况。
多频段设计
考虑到5G的发展，设计方案应确保支持未来的频段扩展与技术升级。模块化设计有助于后续的升级。
射频组件选择
射频组件的选择（如SAW、LNA、PA）需要优先考虑其频率响应和性能指标，以满足4G和5G系统的要求。
5. 总结
在设计4G和5G系统时，了解频段的特点、复用技术和共用策略是至关重要的。各个频段的选择和设计不仅取决于目标市场的需求，还要考虑到系统的兼容性、性能和未来的扩展性。
