在现代工业自动化领域中，通信技术的发展极大地提高了生产效率与设备之间的协同工作能力。其中，RS-485（简称485）作为一种成熟的串行通信标准，因其具备良好的抗干扰性、传输距离远及可支持多点系统等优点，在工业数据采集与控制系统中得到了广泛应用。那么，究竟485接口输出的是什么信号呢？RS-485标准概述
RS-485是一种定义了电气特性、物理层接口以及传输方式的标准，它由电子工业联盟（EIA）制定并发布。不同于单端信号传输模式，RS-485采用了差分信号传输技术，即通过两条信号线发送一对具有相反极性的信号，这样的设计能够有效减少噪声干扰，提高数据传输的准确性。

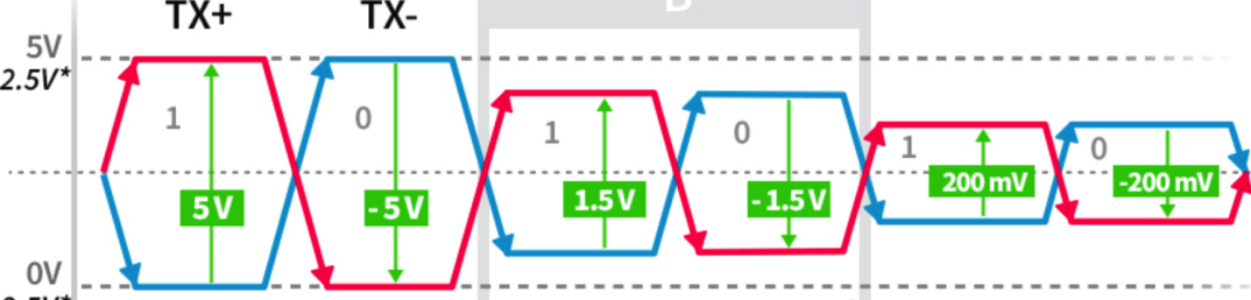

485接口所输出的就是差分信号。所谓差分信号，是指信号在两条线上同时传送，并且这两个信号是相互反转的版本。当一个线上的电压为正时，另一条线上的电压则为负，这种机制使得信号接收端只需检测两线之间的电压差即可获取信息，而不需要关心绝对电压水平。因此，即使在长距离传输过程中存在噪声或干扰，只要这些干扰对两条线的影响相似，就不会影响到信号的正确读取。特点

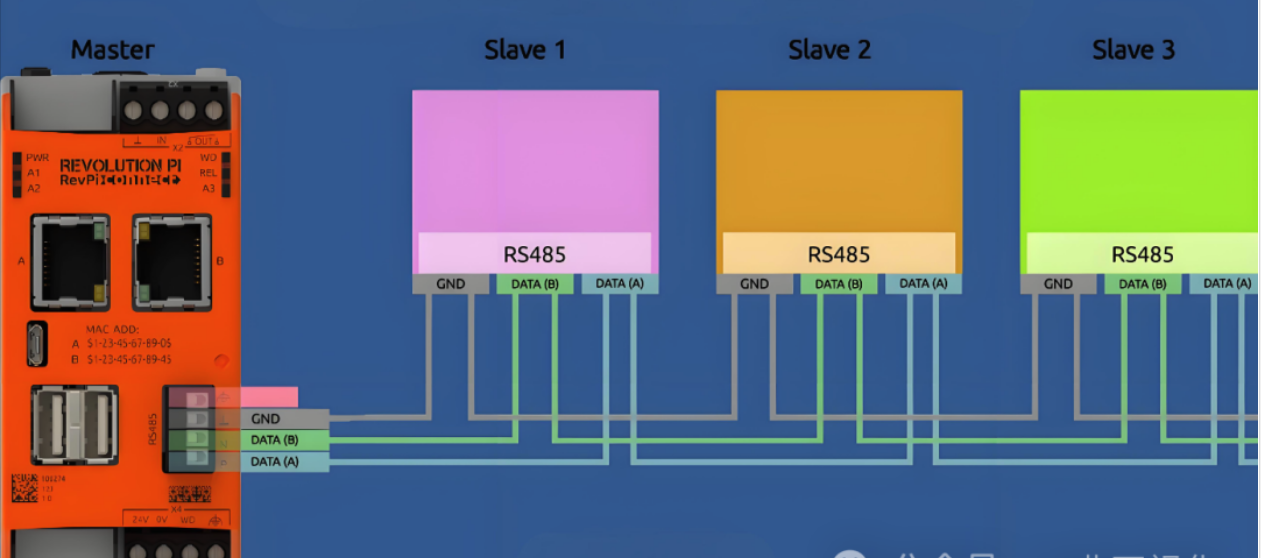

多节点支持：能够连接多达32个设备（在某些情况下可以更多）。
长距离传输：在特定的条件下，可以支持长达1200米的通信距离。
抗干扰性：采用差分信号传输，对电磁干扰有较强的抵抗能力。
半双工通信：数据可以在两个方向上传输，但一次只能有一个方向传输。
由于其出色的性能表现，RS-485被广泛应用于各种场合，特别是在工业现场总线、远程仪表读数、楼宇自动化以及安防监控系统等领域。例如，在智能楼宇管理系统中，485接口可以用来连接多个传感器节点，实现温度、湿度、光照强度等多种环境参数的集中监控；而在工厂自动化生产线上，则可用于PLC（可编程逻辑控制器）与各种执行机构之间的数据交换。
485通信距离
在理想条件下，RS-485通信的最大传输距离可以达到1200米。这一距离的前提是使用高质量的屏蔽双绞线、电缆阻抗匹配良好以及较低的数据传输速率（通常为9600波特或更低）。然而，在实际应用中，由于各种因素的影响，这一距离往往会有所减少。485通信距离短的原因
（1）电缆选择不当：使用了非双绞线或劣质电缆会导致信号衰减和干扰增加。双绞线能够有效抵消外部电磁干扰，而普通电缆则无法提供这样的保护。
（2）阻抗不匹配：RS-485标准要求电缆的特性阻抗在100至120欧姆之间。如果电缆阻抗不匹配，信号会在传输过程中产生反射，导致信号衰减和失真。
（3）接线质量差：接线松动、接触不良或氧化等问题会导致信号在接头处产生较大的衰减。此外，劣质接头也会增加信号损耗。
（4）电磁干扰：工业环境中存在大量电磁干扰源，如电机和大功率设备。如果电缆没有足够的屏蔽，外部电磁干扰会严重影响信号质量。

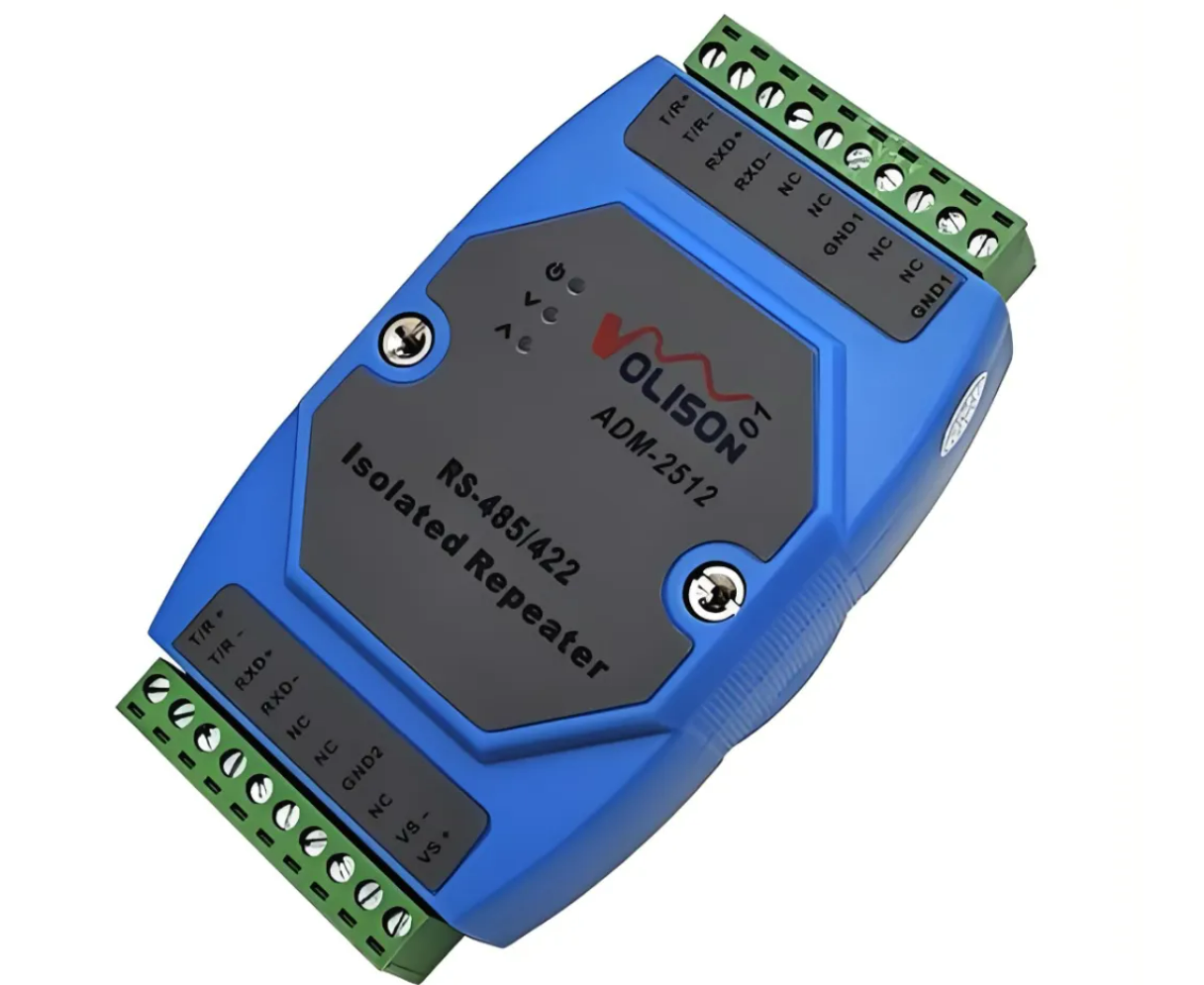

RS485中继器
RS485中继器，你可以把它想象成一个加强版的“传声筒”。在RS485通信系统中，信号传输距离有限，如果距离太长，信号就会衰减，变得听不清。这时候，RS485中继器就派上用场了，它能够接收到衰减的信号，然后重新“放大”并转发出去，确保信号能够清晰地传输到更远的地方。想象一下，你在一个工厂里，这个工厂很大，有很多机器设备需要相互通信。比如，控制室需要和各个机器进行数据交换，告诉它们什么时候开始工作，什么时候停止。但是，工厂太大了，机器之间的距离很远，信号传输会受到影响。
这时候，RS485中继器就发挥作用了。我们可以在控制室和机器之间安装几个中继器。控制室发出的信号，经过中继器放大后，就能清晰地传达到远处的机器。同时，如果某个机器需要向控制室反馈信息，也是通过中继器传回来的。
支持的协议
RS485总线可以支持多种通信协议，常见的协议有：

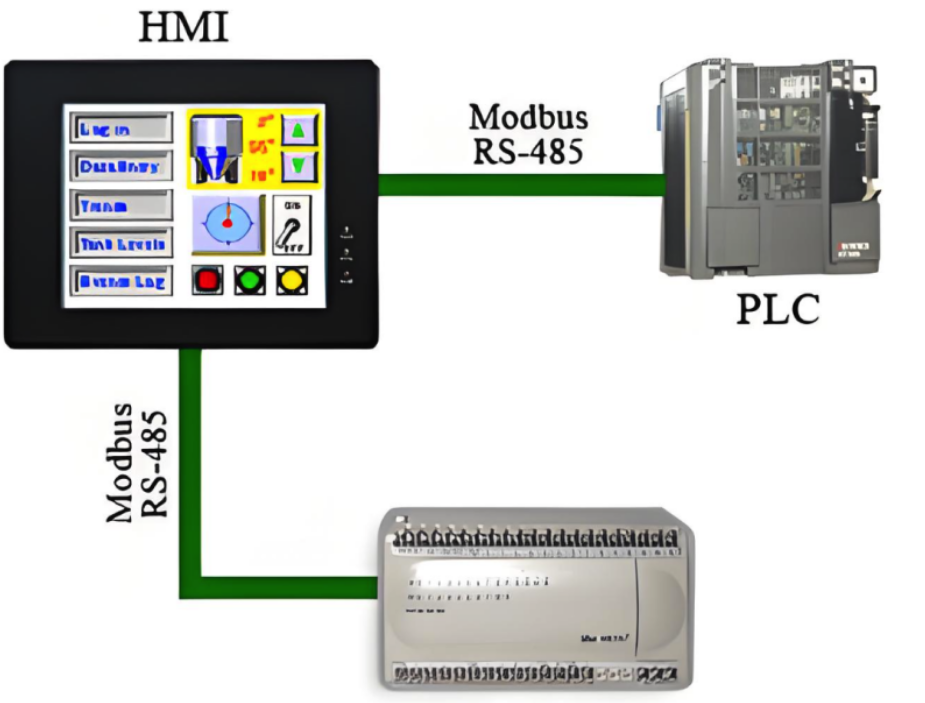

Modbus：这是一种应用层协议，广泛用于工业自动化领域。Modbus协议简单、易于实现，支持多种数据类型和功能码，适用于监控和控制设备。
CANopen：基于CAN（Controller Area Network）的高层通信协议，适用于复杂的工业网络。CANopen定义了一套设备描述和通信服务，适用于需要高度互操作性和标准化的场合。
Profibus DP：一种用于工业自动化的现场总线系统，特别适用于高速、实时的控制应用。Profibus DP支持复杂的网络拓扑，并且具有很好的同步性能。
DeviceNet：由Allen-Bradley开发的一种工业网络协议，适用于Allen-Bradley的控制系统。DeviceNet协议支持多种设备类型，包括传感器、执行器和控制器。
BACnet：一种用于楼宇自动化和控制系统的通信协议。BACnet支持多种网络技术，包括以太网和RS485，适用于楼宇管理系统中设备间的通信。
DNP3：一种广泛使用的电力行业通信协议，用于监控和控制电力系统的设备。DNP3协议支持多种通信介质，包括RS485，适用于需要高可靠性和安全性的电力监控系统。
